上一篇 LeCroy WaveRunner 610Zi Teardown & Repair 介绍了力科示波器的拆解维修过程，考虑到插图过多可能会导致页面加载缓慢，所以将组装过程单独成文，也可以逆序作为拆解步骤的参考。

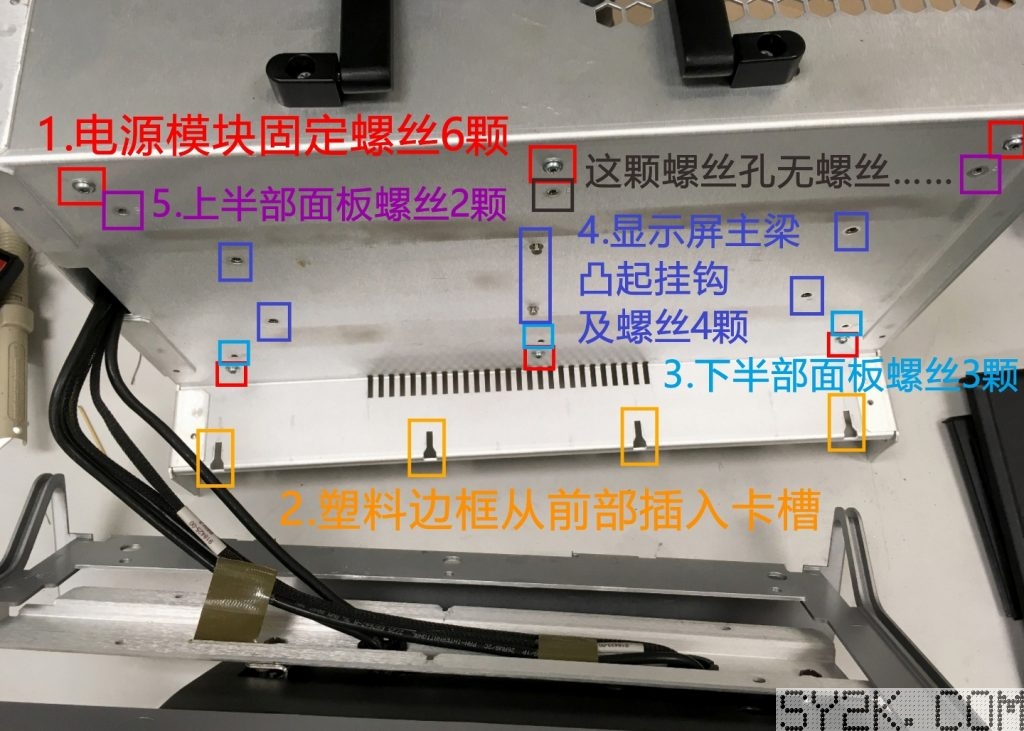

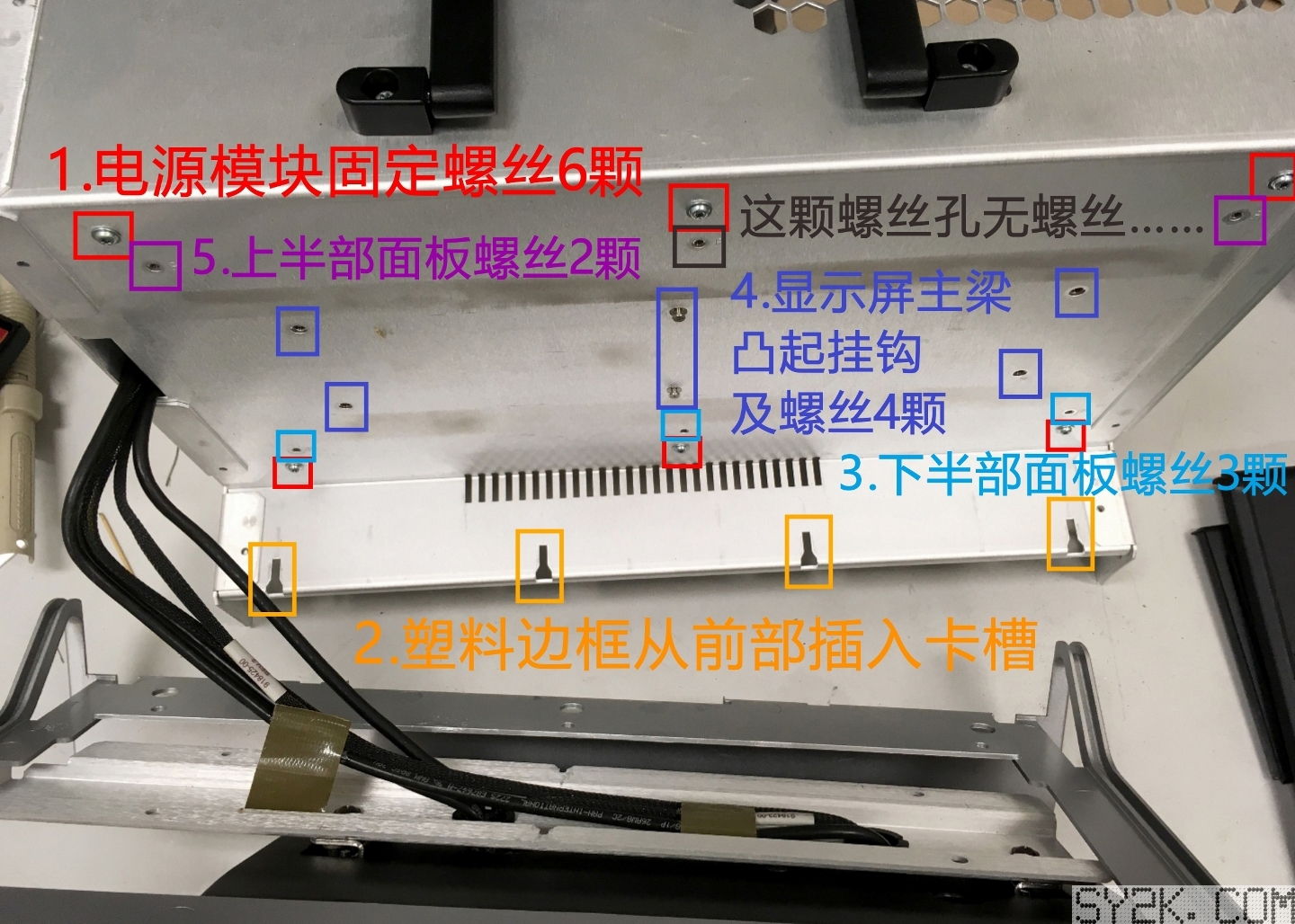

首先介绍最为复杂，也是对顺序要求最高的前面板安装。为了完美安装这部分光是显示屏主梁就让我反复拆装了3次。下图是完整的安装流程，图中的序号就是安装顺序。

之所以会有安装顺序的要求，是因为每个部件都会或多或少的遮住上一步安装所需的螺丝孔。这个顺序是研究了半天觉得操作最方便的，下面逐一进行介绍。

首先是电源模块的安装，由于是单人操作，无法在拧正面螺丝的同时托住后面的电源模块，同时不得不承认不管是电源模块里的电路板还是包裹的铝板都挺沉的。为了方便操作，可以看到对照片上方的把手先进行了安装。虽然之后要拆掉但在这一步起到了预先固定电源模块的作用。同时这里也需要注意，前面板上用于固定电源模块的螺丝孔开的还是挺大的，安装把手的螺丝孔也是加大了一圈。所以不要觉得电源模块在这一步拧上就行，还要考虑配合把手以及上盖板的位置。

下图是拧好电源固定螺丝、插入塑料边框并拆除把手的照片。

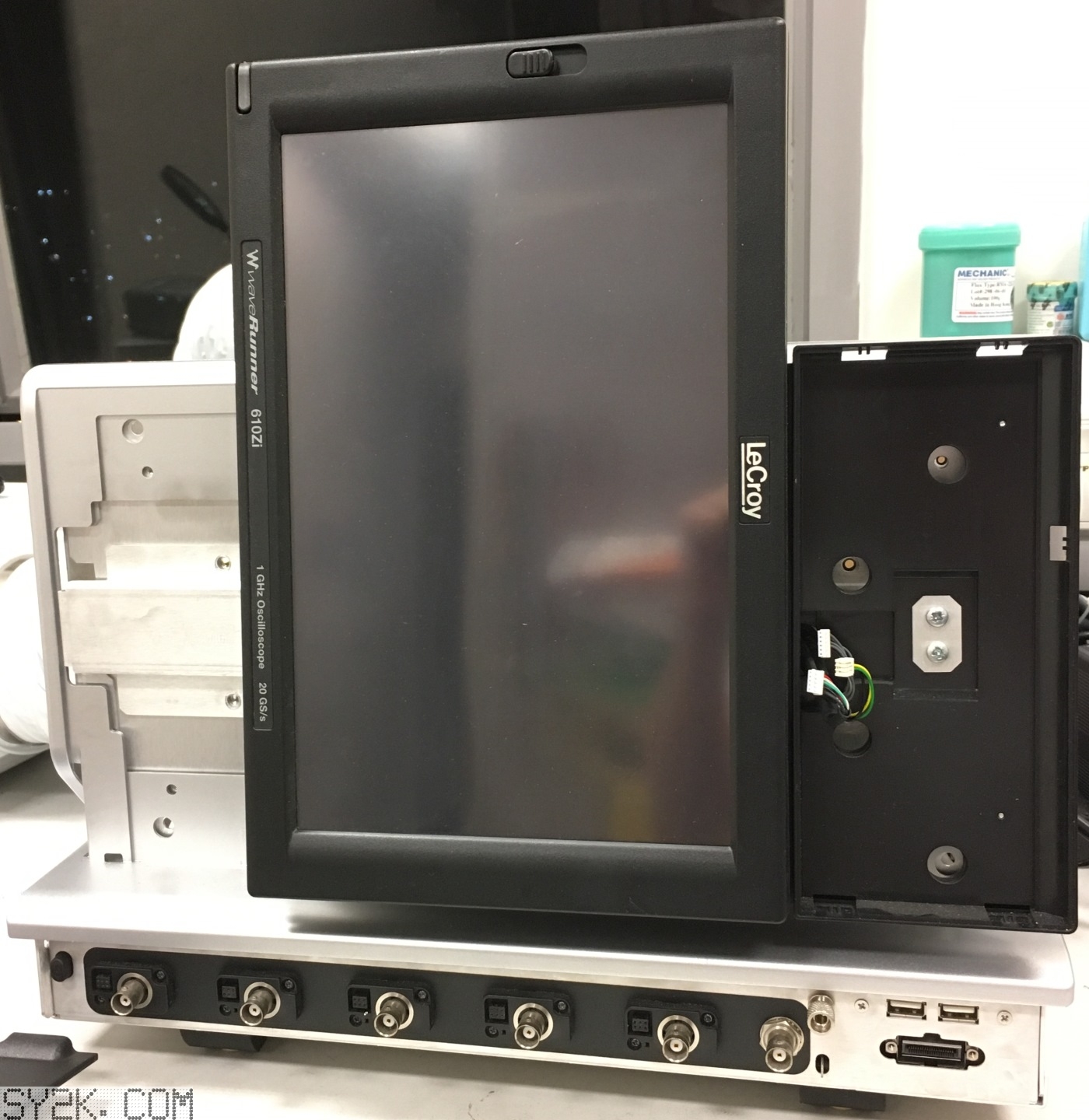

下图展示了屏幕右侧控制部分取下后的样子，控制器后面的孔是留给安装螺丝用的。这下应该能明白操作顺序的重要性了吧。同时把屏幕竖过来也能方便安装左侧的螺丝。其中靠近中心的四颗螺丝是显示器主梁的，左上和右上的螺丝是上部分塑料盖板的。而下部分塑料盖板在挂上屏幕主梁前就应进行安装。这也解释了为什么上部分塑料盖板中间的那颗螺丝缺失，而下部分塑料盖板中的那颗螺丝存在的原因。

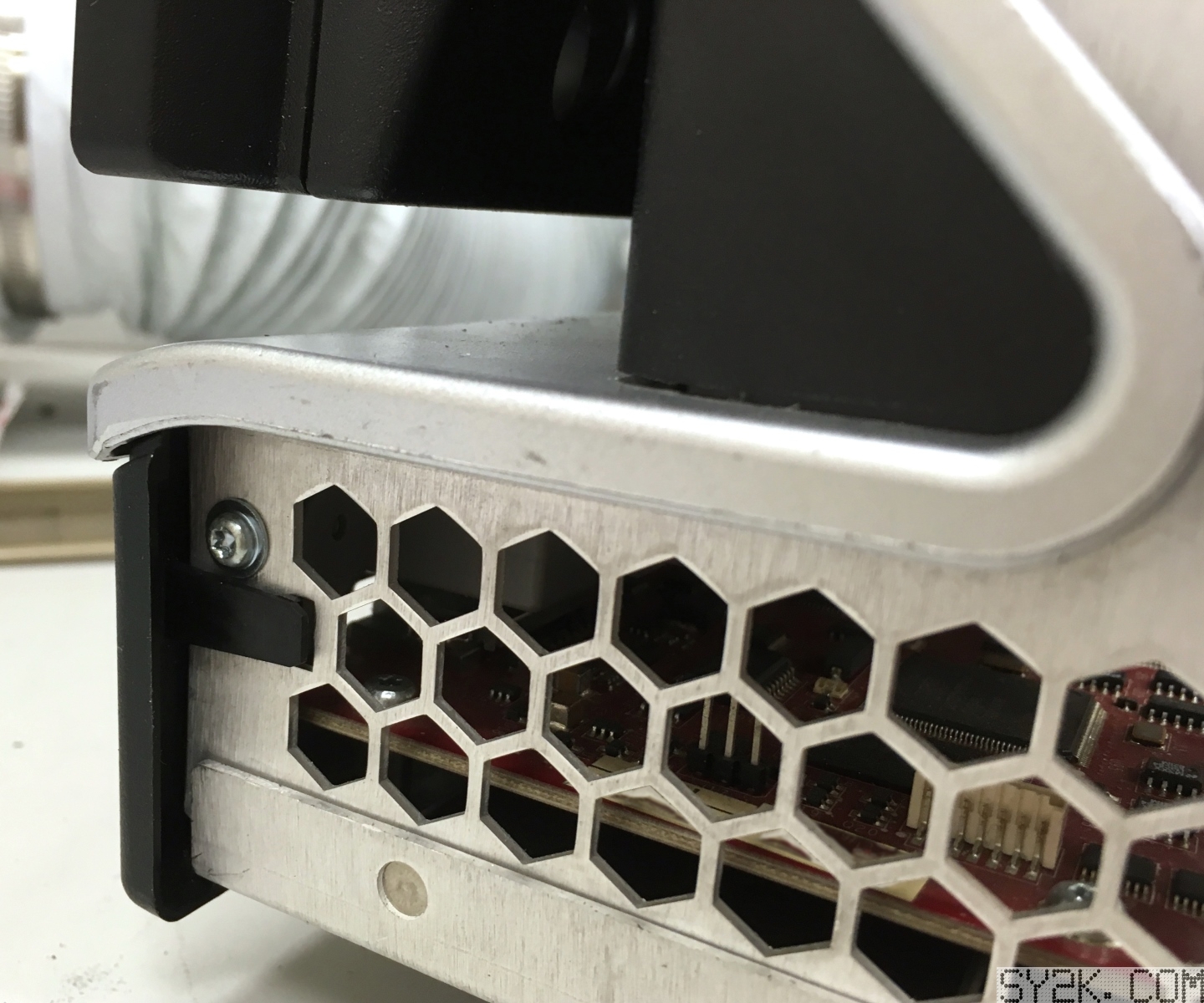

上图中的示波器采集板已经通过侧面挂钩的方式安装上了，有两颗螺丝在侧面进行固定，如下图：

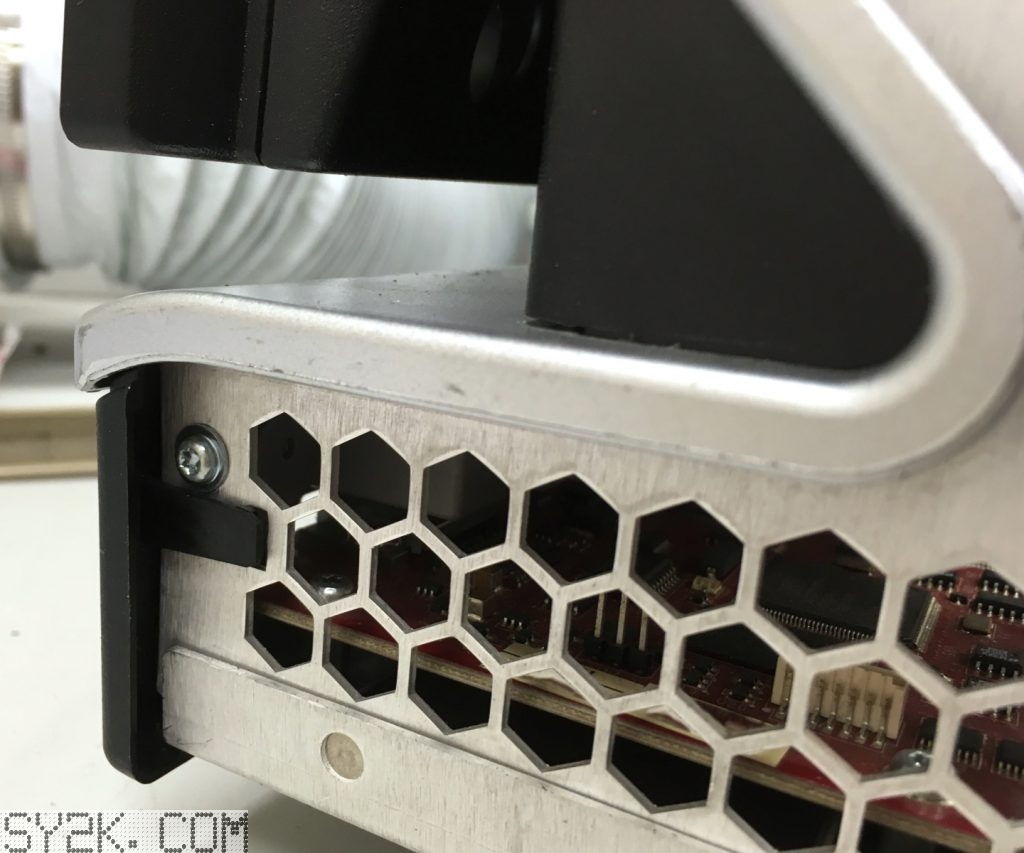

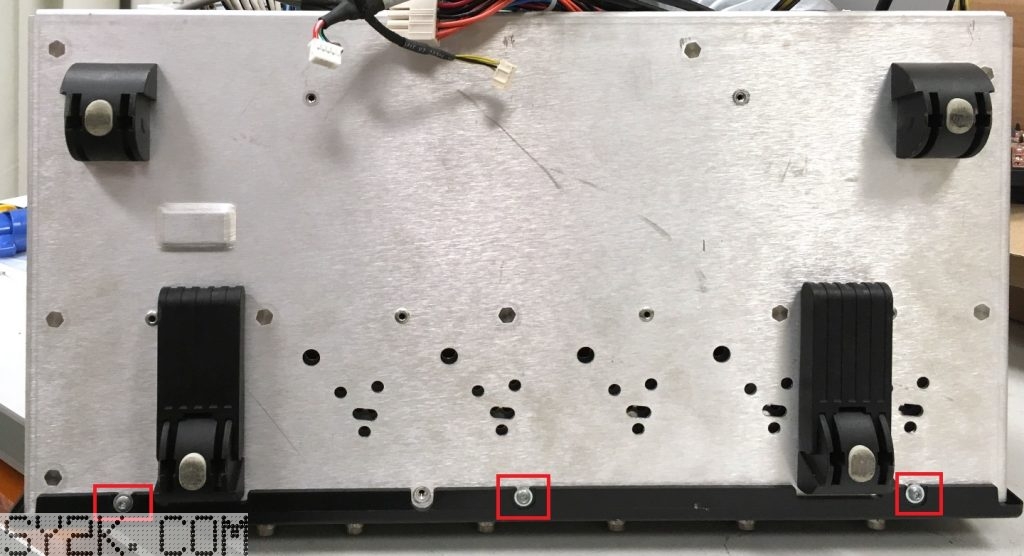

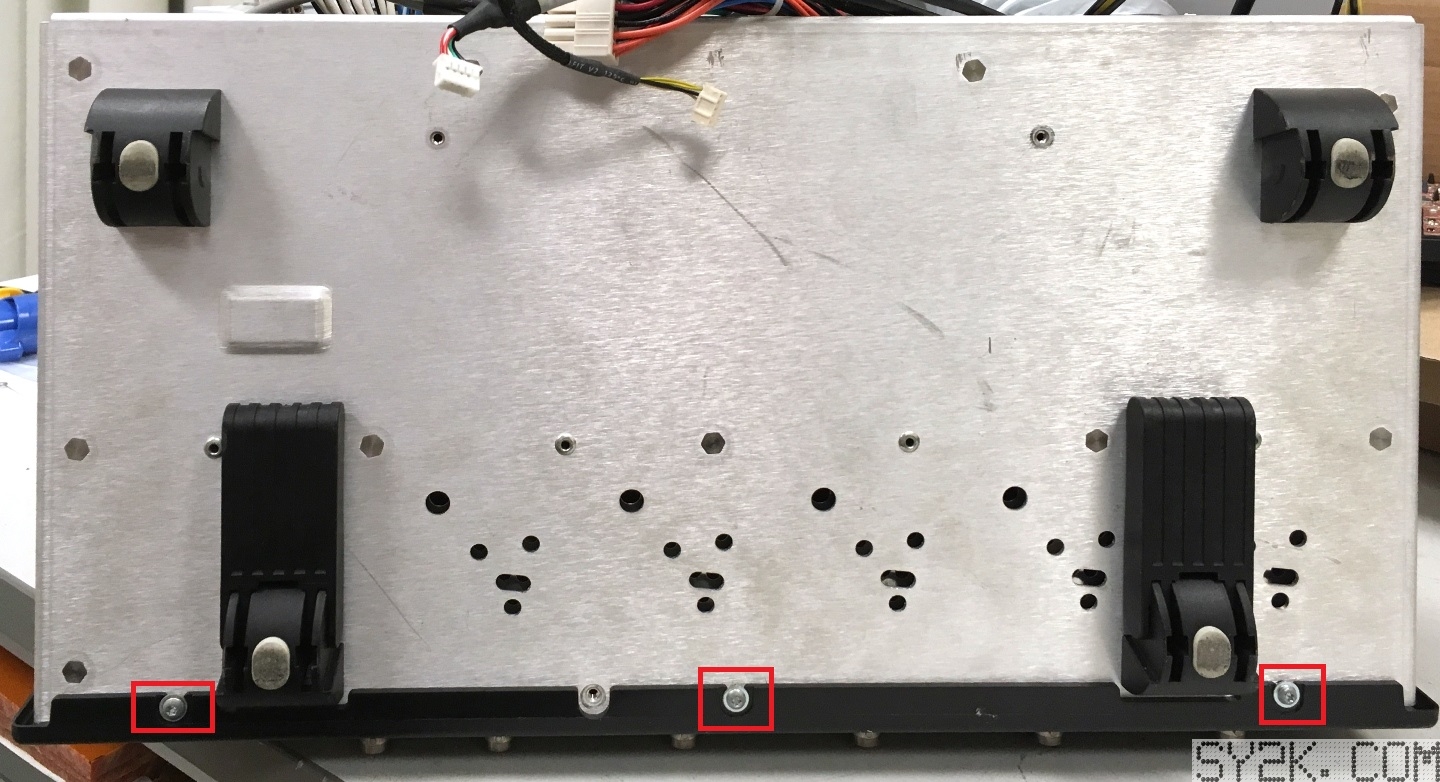

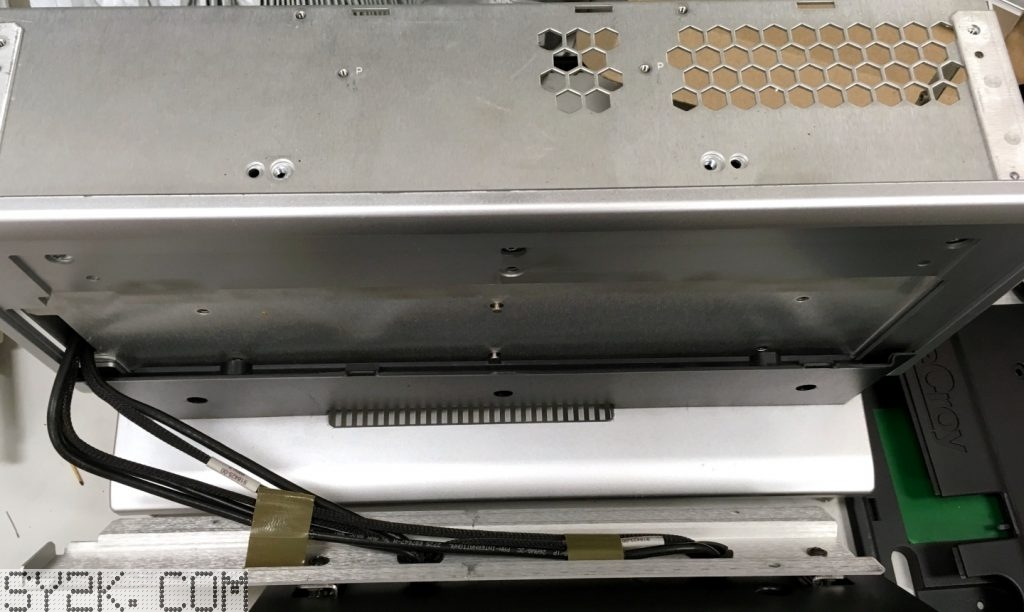

上图同时展示了BNC部分挡板侧面的卡扣结构，这块挡板在示波器底面还有三颗固定螺丝，如下图所示。注意螺丝是拧在塑料件上的，反复确认了如果直接拧在底面铝板上没有任何意义。

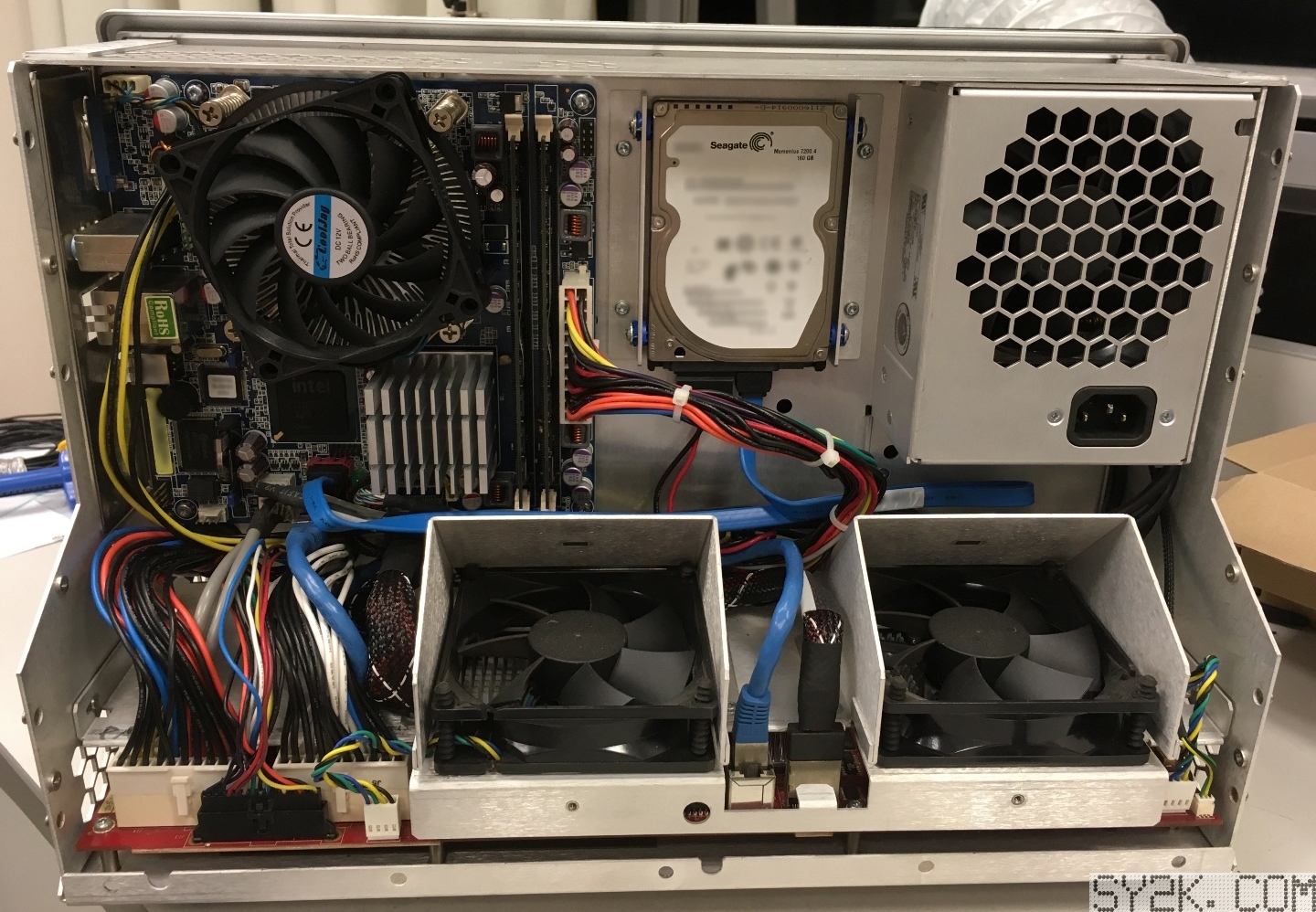

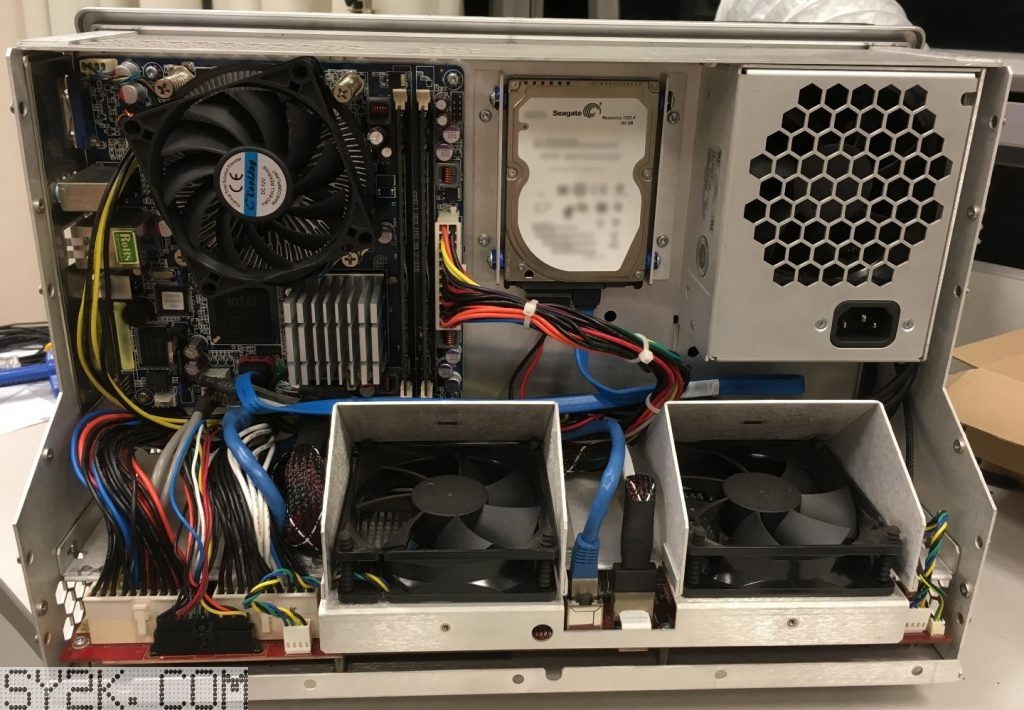

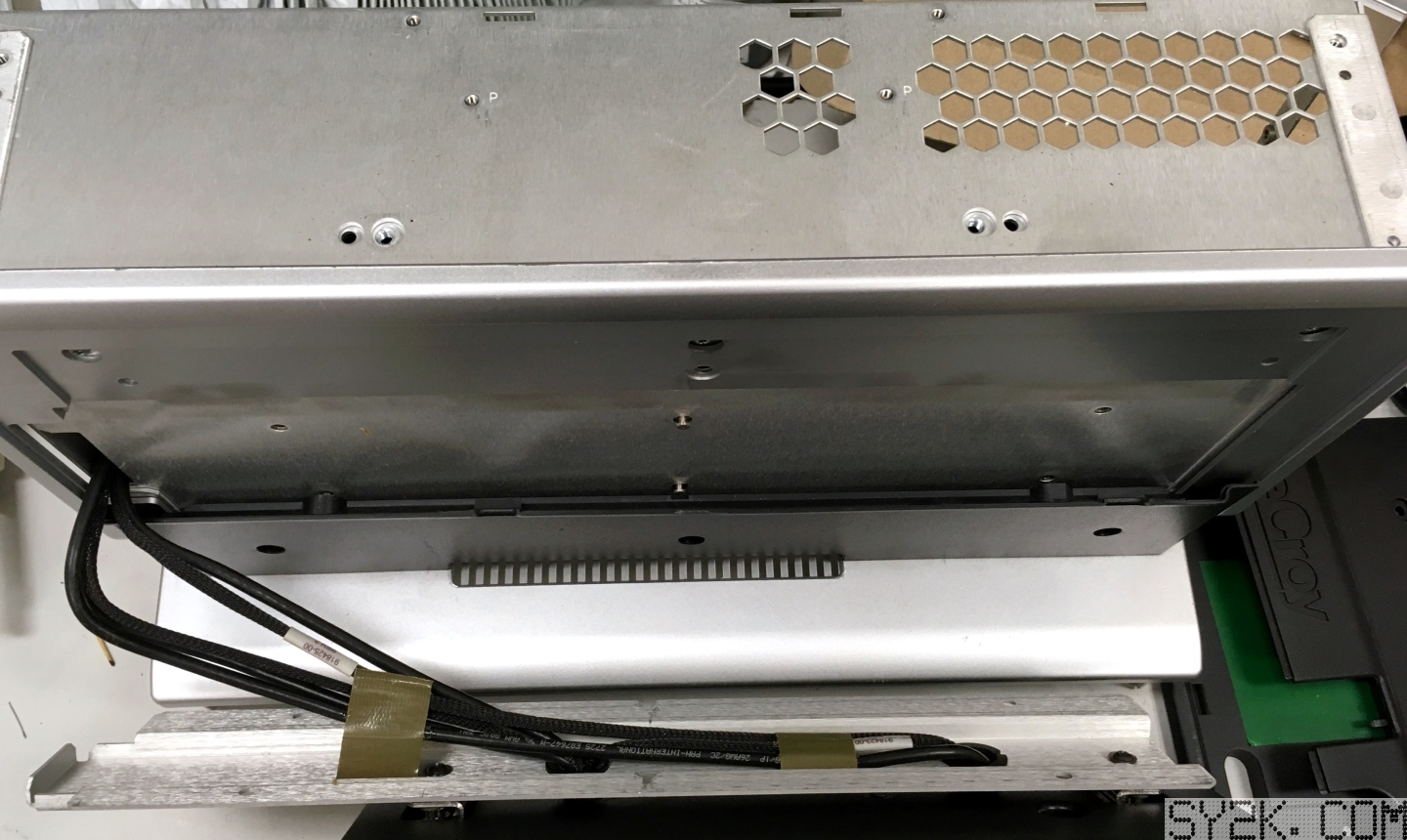

在正面完全安装完毕后，剩下的部分就简单了很多。需要注意的是采样板的散热风扇是最后装入的，因为连接PC主板和示波器采样板的网线和总线需要从风扇后面绕过去，先装风扇会给理线造成困难。放一张理线完成的图，和最开始拆机时的图片对比基本一致。

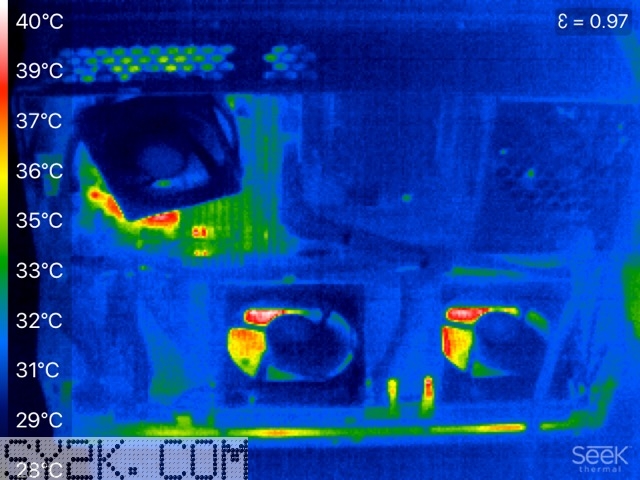

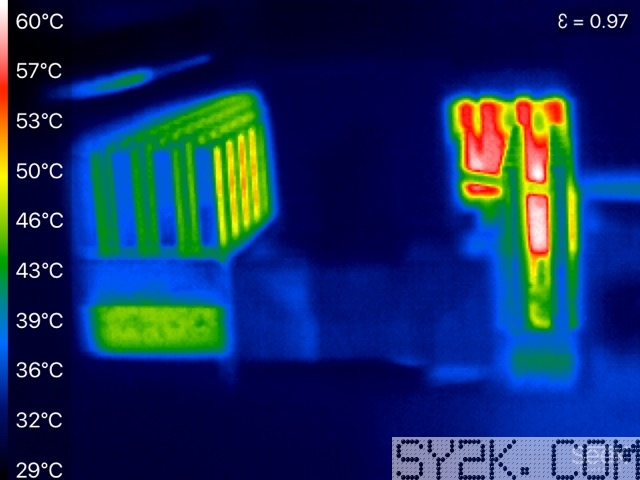

下面是热成像（咳咳）时间，首先是上图在运行时的样子。

下图是PC主板细节，发热的应该是南桥芯片。

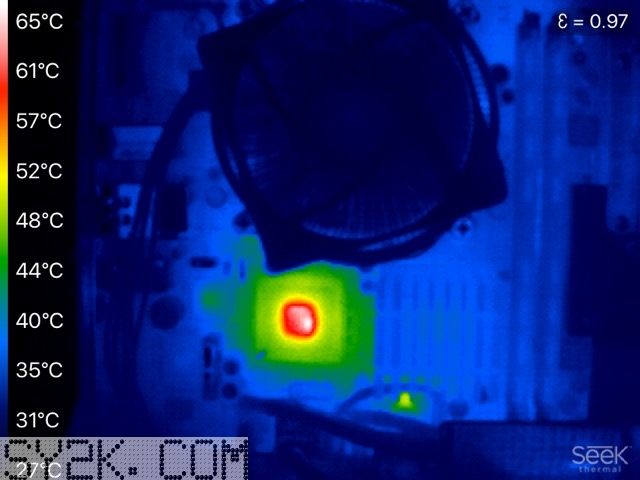

下图是从下面两个大风扇中间看进去的样子。对比上一篇文章中的采样板热成像图应该是网线接口处的那个小块散热片。

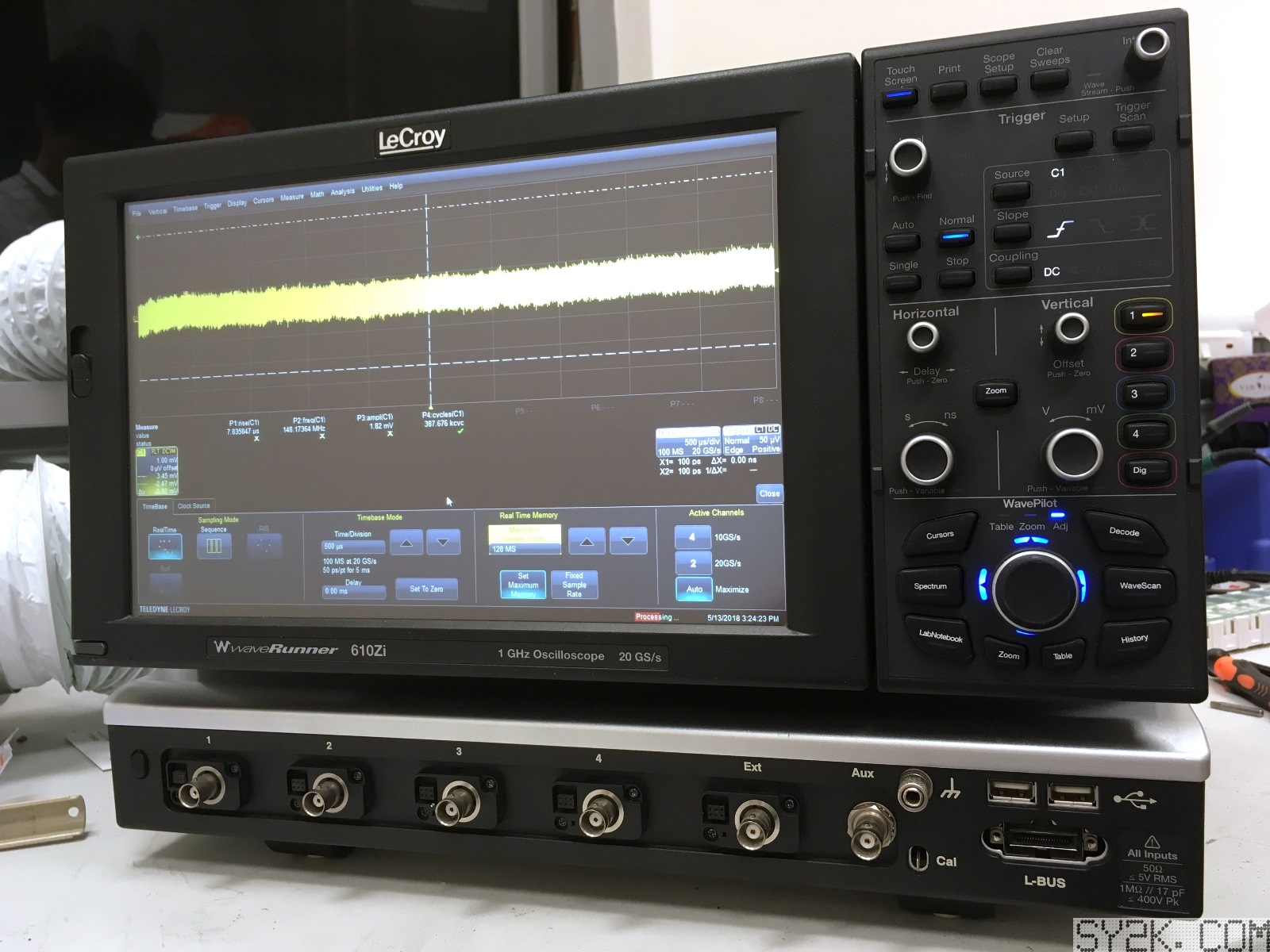

放上一张组装完成的靓照，以及……

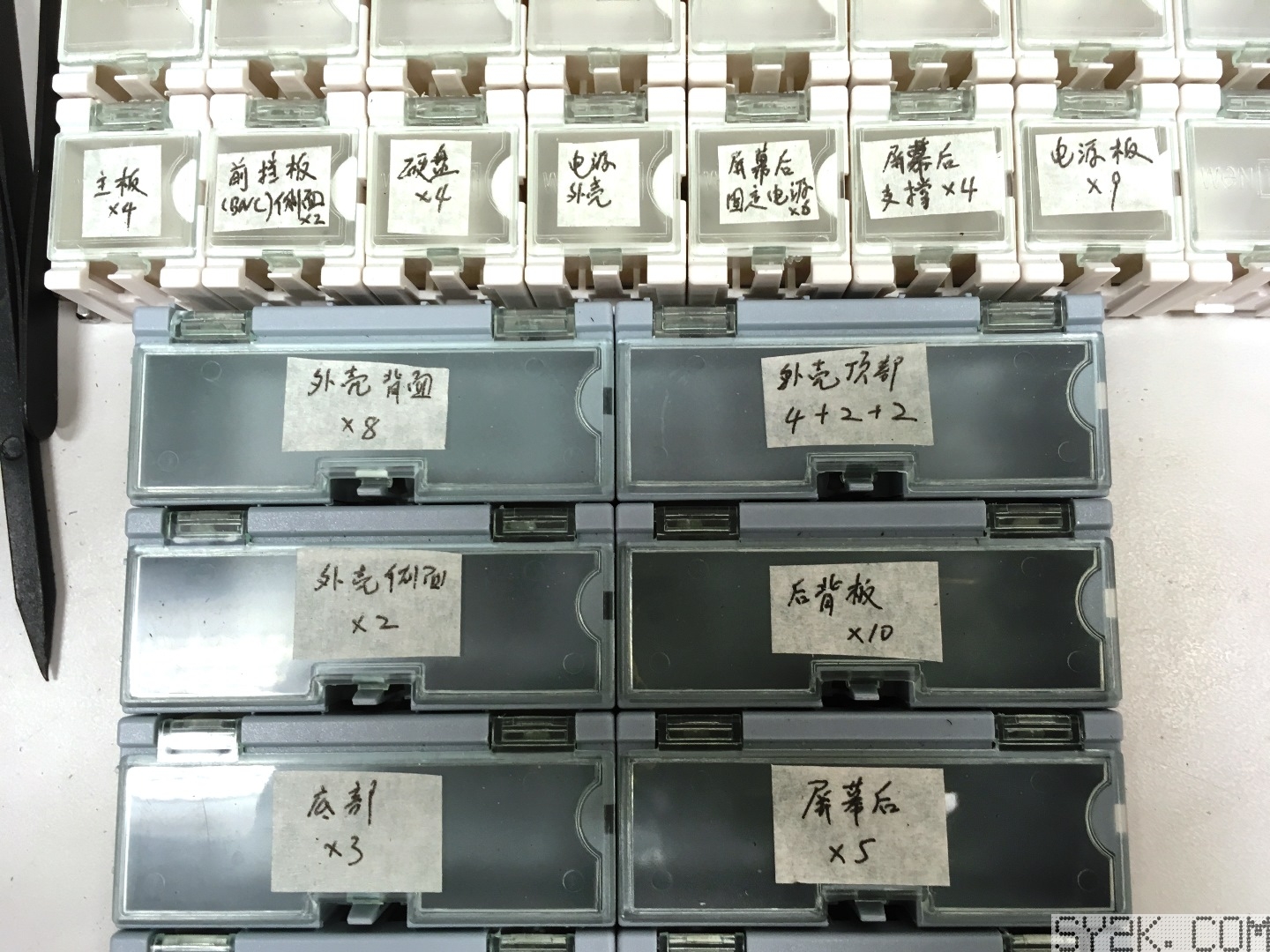

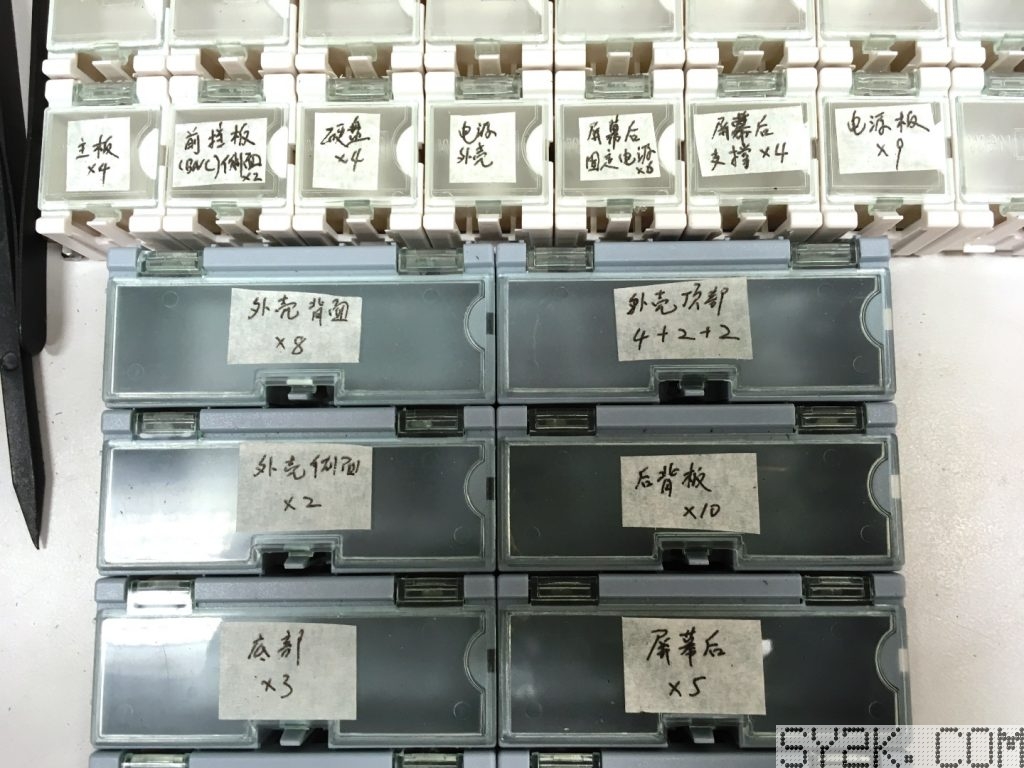

在组装过程中立下汗马功劳的螺丝标签小盒子~~~无法想象如果在拆机的时候没有留下这些标签，装机的时候将是怎样的一场灾难……
